MẠCH ĐIỀU KHIỂN ỔN ÁP LIOA , BÁN MẠCH LIOA

BÁN MẠCH MÁY ỔN ÁP LIOA 10KVA DẢI 50V

Chúng tôi tổng đại lý ổn áp lioa , nhà phân phối độc quyền các loại linh kiện của máy ��n áp lioa hàng chính hãng của nhà máy sản xuất cam đoan chất lượng mới 100%

Mạch máy ổn áp lioa thế hệ mới lắp được cho tất cả các loại máy ổn áp có trên thị trường , những linh kiện được nhập khẩu 100% nước ngoài , như rơ-le , công tắc hành trình , tụ điện , trở , vv để đạt được độ bền cao của linh kiện ,

Mạch máy ổn áp lioa đời mới có nhiều cải tiến , sẽ không còn phải nhiều nguồn nuôi như trước đây , mạch chỉ cần nhận nguồn nuôi 30v & 18v đối với mạch dải điện áp 50v như các dòng máy ổn áp lioa 5kva , mạch máy ổn áp 10kva , 15kva  ...vv còn đối với mạch lắp cho dải điện áp 90v chỉ cần nguồn nuôi 18v

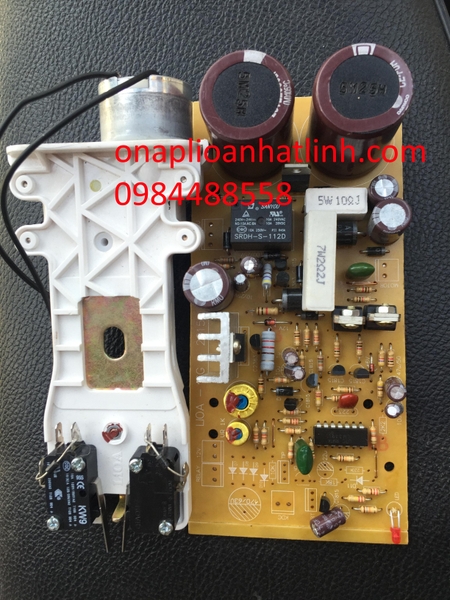

Hình ảnh mạch ổn áp lioa dải 50v cho máy 10kva lioa

1 Bộ cơ mạch ổn áp lioa có giá từ 500.000 đến 700.000 tùy vào dải điện áp của máy ( Được Bảo Hành 03 Tháng )

Bộ mạch bao gồm 1 mạch điều khiển + 1 Bộ motor điều khiển 12v

Nếu lấy Lẻ mạch điều khiển hoặc motor quý khách liên hệ HOTLINE : 0988816294 ( mR : DŨNG )

Sơ đồ nguyên lý của mạch ổn áp lioa

Mạch điều khiển của ổn áp Lioa được cung cấp bởi 2 nguồn cách ly lấy từ cuộn dây cảm ứng có chấu giữa trong ổn áp. Mạch thứ nhất có điện áp 12V sau khi qua chỉnh lưu của 2 diod D1 và D2 được lọc bởi tụ điện C1 470mF. Mạch được cung cấp bởi 2 nguồn điện cách ly lấy từ cuộn dây cảm ứng có chấu giữa bên trong của ổn áp. Mạch này cung cấp cho 4 transistor C2383 ở cầu H điều khiển động cơ servo để tăng hoặc giảm áp.

495c5b8eb236aaec393ec0d468eeb128

Mạch thứ 2 của ổn áp Lioa được nắn dòng bởi 2 diod D3 và D4 lấy tín hiệu so sánh đồng thời cũng cung cấp nguồn cho mạch vi sai và Smittrigger với điện áp ổn định là 9V của diod Zener sau khi qua điện trở cản R1 và R2 (470ohm) mắc song song và được lọc bởi tụ C2 470mF. Mạch chia làm 2 nguồn rời vì khi Cầu H dẫn sẽ có sụt áp làm sai lệch điện áp so sánh khi dùng chung nguồn.


Tín hiệu điện áp được đưa vào cực B bên trái của Q1 trong mạch vi sai gồm 2 transistor Q1 và Q7 qua diod D5 và các điện trở phân cực R3, R4, R5, R6. Tín hiệu vi sai này lấy từ cực C của 2 transsistor này sẽ qua 2 mạch Smittrigger đối xứng nhau là Q2, Q3 và Q8, Q9. Sau đó, các tín hiệu này được điều khiển 2 transistor driver Q4 và Q10 để kích cho mạch cầu H. Các diod D5 và D6 dùng dùng bảo vệ mối nối BE của 2 transistor Q5 và Q11 khi 2 transistor Q4 và Q19 dẫn.
